VLAN管理配置
VLAN管理配置
GVRP协议
什么是gvrp协议？
GVRP（GARP VLAN Registration Protocol），称为VLAN注册协议，是用来维护交换机中的VLAN动态注册信息，并传播该信息到其他交换机中，避免了我们手工一个个去配置静态VLAN，进而提高工作效率。
原理概述
GVRP（GARP VLAN Registration Protocol），中文名为GARP VLAN注册协议，是GARP通用属性注册协议的一种应用，用于注册和注销VLAN属性，GVRP使得交换机之间能够互相交换VLAN配置信息，动态创建和管理VLAN。手工配置的VLAN称为静态VLAN，而通过GVRP协议创建的VLAN称为动态VLAN，GVRP有三种注册模式，Normal模式、Fixed模式、Forbidden模式。
GVRP注册模式
1、normal 模式：允许该端口动态注册、注册vlan。传播静、动态vlan信息。（全通）
2、fixed 模式：禁止该端口动态注册、注销vlan，只传播静态vlan信息。（静态）
3、forbidden 模式：禁止该端口动态注册、注销vlan，不传播除vlan1之外的任何vlan信息。（禁止）

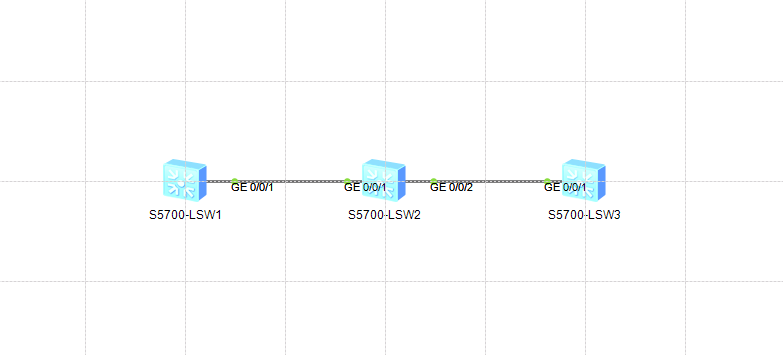

实验环境拓扑图
配置思路
1、全局启用 GVRP
2、将端口设置为 trunk 模式
3、对交换机接口启用 GVRP
4、对接口配置注册模式

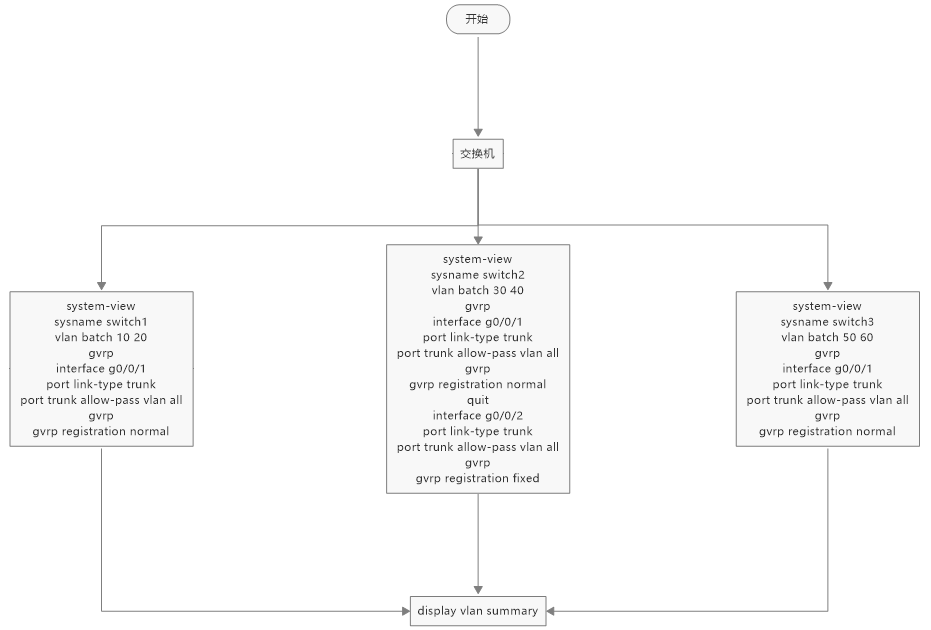

配置过程
1 | *交换机1* |
1 | *交换机2* |
1 | *交换机3* |

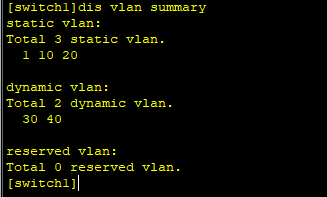

验证结果
可以看到因为第二台服务器的G0/0/2口配置的模式是fixed的，所以它只能从第一台学习vlan，不能从第三台学习vlan
但是第三台的G0/0/1口配置的是normal，所以它能学习到第二台的vlan。
VCMP
VCMP（VLAN Central Management Protocol）介绍
VLAN集中管理协议VCMP
可以实现VLAN的集中维护和管理
VCMP是华为的私有协议，工作于链路层，提供了一种在二层网络中传播VLAN配置信息，从而保证整个二层网络中VLAN配置信息一致
相较于手工配置，VCMP具有维护工作量小、VLAN配置一致的优点

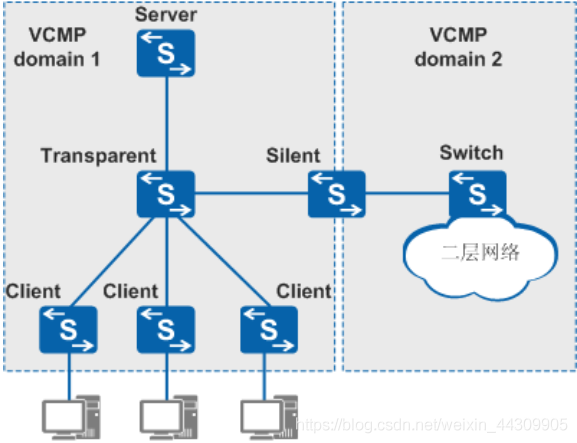

管理域
VCMP使用域来管理交换机，这个域就称为VCMP管理域
通过角色定义来确定设备的属性，称为VCMP的角色
VCMP共定义了Server、Client、Transparent和Silent四种角色。
VCMP管理域
VCMP管理域由一组域名相同的交换机通过Trunk或Hybrid链路类型的接口互连构成。同一域内的每台交换机都必须使用相同的域名，且一台交换机只能加入一个VCMP管理域，不同域的交换机间不能同步VLAN信息。
VCMP管理域确定了VCMP管理设备的范围，凡是加入域的交换机，均会受到域内管理设备的管理。域中只能有一台管理设备，但可以有多台被管理设备。
角色
Transparent和Silent不属于任何VCMP管理域
VCMP管理域的边缘设备如果希望受VCMP的管理，也可设置为Client角色，但为防止本域的VCMP报文传输到其他域中，需要将连接其他域的接口去使能VCMP功能
应用场景

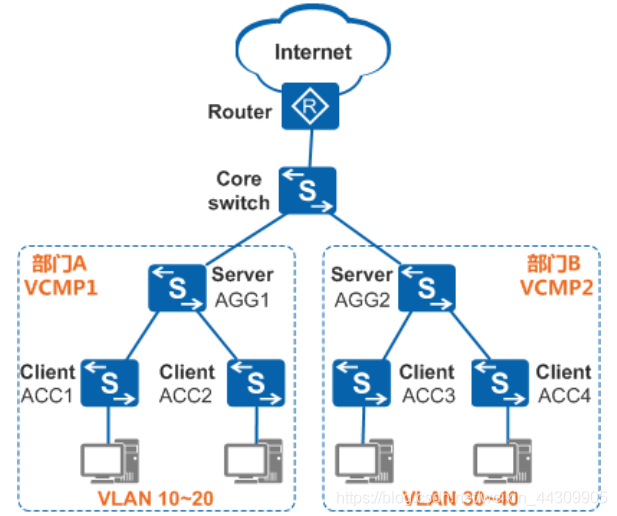

某企业有部门A和部门B两个部门，分别属于不同二层网络，各部门规模较大，需要配置和维护的VLAN信息很多。为了方便VLAN的配置和维护，可在部门A和部门B内分别部署VCMP，管理域分别为VCMP1和VCMP2，并选择汇聚交换机AGG1作为VCMP1的Sever，接入交换机ACC1～ACC2作为VCMP1的Client，汇聚交换机AGG2作为VCMP2的Server，接入交换机ACC3～ACC4作为VCMP2的Client。这样，网络管理员只需分别在AGG1和AGG2上创建、删除VLAN或修改VLAN的名称、描述，ACC1～ACC2和ACC3～ACC4会分别同步AGG1和AGG2上的VLAN信息，实现了VLAN的统一配置和管理。
同时，为免去手工设置链路类型的麻烦，配置通过LNP自动协商链路类型。
采用如下的思路配置VCMP：
配置LNP，实现链路类型自动协商，简化用户配置。
指定各设备的角色，以确定VCMP管理范围、管理与被管理对象。
在角色为Server和Client的设备上分别配置VCMP相关参数，包括认证密码、设备ID等，以保证Server和Client间能安全通信和身份识别。
使能VCMP，使VCMP功能生效。
VCMP协议报文

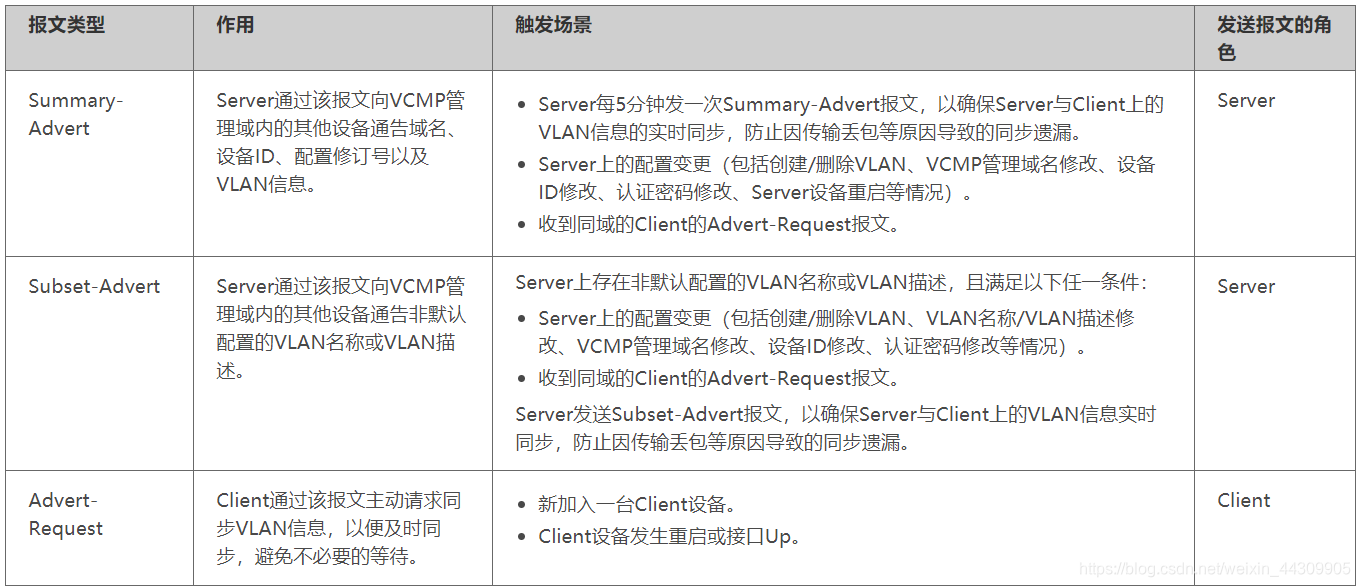

VCMP通过在各角色设备间交互VCMP报文实现VLAN的集中管理，VCMP报文只能在Trunk或Hybrid类型接口的VLAN 1上传输。为确保在各种场景下Server与Client的VLAN信息保持一致，VCMP协议定义了Summary-Advert、Subset-Advert和Advert-Request三种组播方式的报文。三种报文的作用及触发场景
其中，由Server发送的Summary-Advert和Subset-Advert报文会携带配置修订号。配置修订号用来确定Server发送的VLAN信息是否比当前的更新，Client使用它来判断是否需要同步Server的VLAN信息。它以8位十六进制数体现，高四位用来标识VCMP管理域或设备ID的变更，低四位用来标识VLAN的变更。只要Server有VLAN变更，配置修订号就会自动递增。而当VCMP管理域名或设备ID变更时，配置修订号的高四位会重新计算，低四位会清零。
实现机制
Server上配置变更的VLAN同步机制
当Server上的配置变更（包括创建、删除VLAN，修改VLAN的名称、描述，VCMP管理域名、设备ID修改，以及Server重启等情况）时，Server会发送携带变更信息的Summary-Advert和Subset-Advert报文，以通告VCMP管理域内的Client进行同步。
新增Client的VLAN同步机制
为确保Server与Client上的VLAN信息的同步，Server每5分钟发送一次Summary-Advert报文，向全域通告VCMP管理域名、设备ID和配置修订号，Server还会发送Subset-Advert报文来通告发生变更的VLAN名称和VLAN描述。当新加入一台Client或Client重启时，为了及时获取Server上的VLAN配置信息，新Client和重启的Client会发送Advert-Request组播报文，请求Server的VLAN配置信息。
多Server告警机制
VCMP管理域内只能有一台Server。为防止用户假冒Server攻击网络，Server在收到Summary-Advert报文后，会将报文中的VCMP管理域名、设备ID、源MAC地址与本地的进行匹配。如果VCMP管理域名和设备ID匹配，但报文中的源MAC地址与本地的系统MAC地址不同，则会向网管发送“多Server”事件告警。
为了防止告警太多影响Server性能，VCMP抑制告警的发送次数，每30分钟向网管发送一次告警。
VCMP认证机制
未知交换机加入VCMP管理域，可能会将其设备上的VLAN信息同步到域内，进而影响域内网络的稳定。为防止未知交换机加入，使VCMP管理域更安全，可以为域中的Server和Client配置域认证密码。
如果Server或Client配置了域认证密码，则用该密码字符串（默认使用空字符串）作为Key值，对报文中的VCMP管理域名、设备ID等字段进行SHA-256摘要计算，并把得到的摘要信息随Summary-Advert报文、Subset-Advert报文或Advert-Request报文发送。域内每台Client在收到的Server的Summary-Advert或Subset-Advert报文时，则用本地配置的认证密码对报文中的VCMP管理域名、设备ID和配置修订号等字段进行SHA-256摘要计算，并把得到的摘要信息与报文中携带的摘要信息进行比较。如果匹配，则认证通过，进行后续VCMP处理；否则，丢弃该Summary-Advert或Subset-Advert报文。Server收到Client的Advert-Request报文时进行同样的认证处理。
如果未配置域密码，则直接认证通过。
实验要求
例如，某公司内部有部门A和部门B两个部门，为方便VLAN的配置和维护，需在两个部门分别部署VCMP1和VCMP2两个VCMP管理域，选择汇聚层交换机LSW2和LSW3为VCMP1和VCMP2的Server，从而实现网络管理员在LSW1和LSW2上创建、删除VLAN或修改VLAN的名称、描述，会同步到相应的VCMP管理域内的设备。

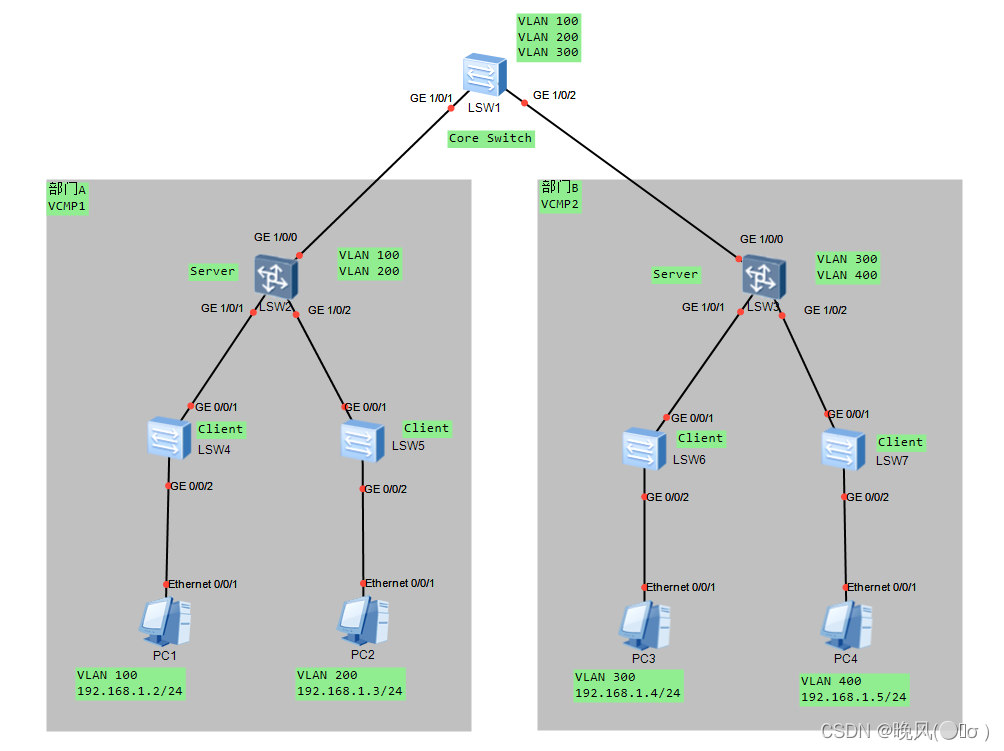

拓扑图如下：
实验内容
配置PC

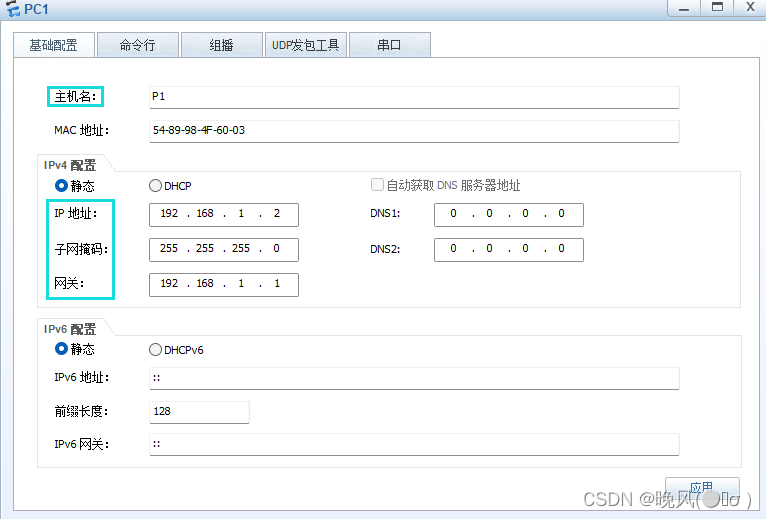

首先配置各PC机的IP地址、子网掩码和网关（默认网关都为192.168.1.1），如下：

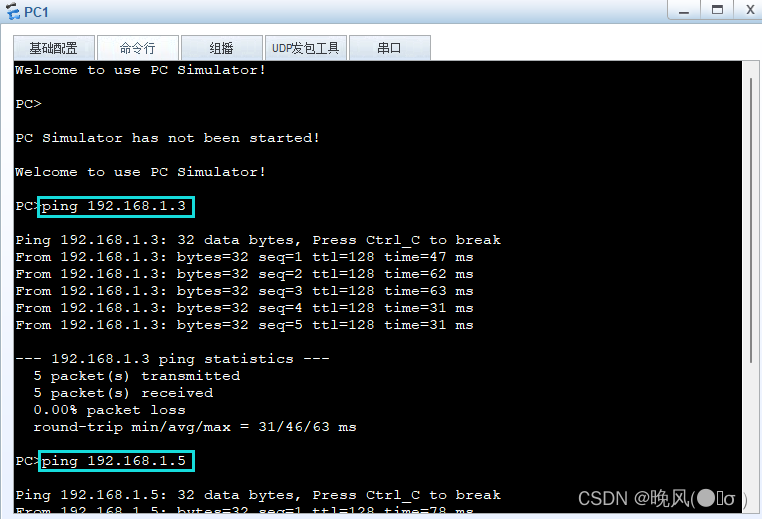

测试连通性，通过ping命令测试各PC机是否连通：
配置交换机接口的链路类型
我们知道VCMP管理域中，通过Trunk或Hybrid链路接口连接的同组域名相同的交换机，所以执行命令port link-type { trunk | hybrid }指定接口的链路类型为Trunk或Hybrid，即在进入相应接口后，输入命令port link-type类型，指定配置接口类型。
设置VCMP角色
首先对LSW2和LSW3配置其VCMP角色为Server（服务器），命令如下，进入其CLI输入命令：
[Huawei]vcmp role server
由于在缺省情况下，VCMP管理域中的设备角色是Client，所以对于LSW4、LSW5、LSW6、LSW7不用通过vcmp role命令配置设备角色。
配置管理域的域名
根据题设，对两个不同VCMP管理域进行配置管理域的域名和设备ID，这里要注意在同一VCMP管理域内的每台交换机的域名必须是相同的，这里我们设置VCMP1的域名为domain1，而VCMP2的域名都为domain2，它们的设备ID为其他值，打开LSW2的CLI进行设置：
…
[Huawei]vcmp doamin domain1 //设备域名
[Huawei]vcmp device-id server1 //设备ID
打开LSW3的CLI进行设置：
…
[Huawei]vcmp doamin domain2 //设备域名
[Huawei]vcmp device-id server2 //设备ID
对LSW4、LSW5、LSW6、LSW7进行配置，LSW4和LSW5与LSW2为同一VCMP管理域，所以它们的域名是相同的，都为domain1；而，LSW6和LSW7与LSW3为同一VCMP管理域，所以它们的域名是相同的，都为domain2，这里的配置不再展开。
配置VCMP管理域的认证密码
这一步是可选的，即也可以不配置认证密码，缺省情况下，没有配置认证密码，VCMP报文直接认证通过。要注意若设置了认证密码，则Server与所有Client上的密码是要保持一致的，执行命令vcmp authentication sha2-256 password 认证密码，配置VCMP管理域的认证密码。
进入要使能VCMP功能的接口使能
通过interface命令后跟接口名称，进入需要使能VCMP功能的接口视图，使二层以太网处于使能状态，这里以LSW2的接口为例：
1 | [Huawei]GE 1/0/1 |
通过执行undo vcmp disable使基于接口使能VCMP功能，缺省情况下，交换机上的所有接口的VCMP功能处于使能状态，这里以LSW2的两个以太网接口使能VCMP功能为例：
1 | [Huawei-GigabitEthernet1/0/1]vcmp disable |
配置过程结束。
实验结果
查看VCMP配置信息

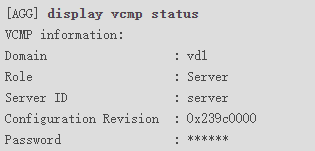

可以通过display vcmp status命令查看当前VCMP配置的信息，包括VCMP管理域域名、设备角色、设备ID、配置序列号和域密码，这里借用华为-技术支持里面的文章——配置VCMP实现VLAN集中管理示例里面的图：
创建VLAN并同步
1、分别在LSW2和LSW3上面创建相应的VLAN100、VLAN200和VLAN300、VLAN400，执行命令vlan batch VLAN编号1 VLAN编号2 …，创建指定编号的VLAN。
进入LSW2的CLI：
[Huawei]vlan batch 100 200 //单独创建VLAN100和VLAN200
[Huawei]q
进入LSW3的CLI：
[Huawei]vlan batch 300 400 //单独创建VLAN300和VLAN400
[Huawei]q
2、同步VLAN信息
然后在LSW4、LSW5的CLI中执行命令display vlan summary，即可看到LSW4、LSW5上同步了LSW2上的VLAN信息，如下:
…
Static VLAN:
Total 2 static VLAN.
100 200
…
同时在LSW6、LSW7的的CLI中执行相同的命令，可看到同步了LSW3上的VLAN信息，如下：
…
Static VLAN:
Total 2 static VLAN.
300 400
…
此时我们再通过ping命令，对处于两组不同VCMP管理域的PC机进行测试，可发现无法ping通。
